¿Qué son los tubos de bombas peristálticas médicas y cómo funcionan en aplicaciones médicas?

Qué hacen los tubos de bomba peristáltica médica y por qué son importantes

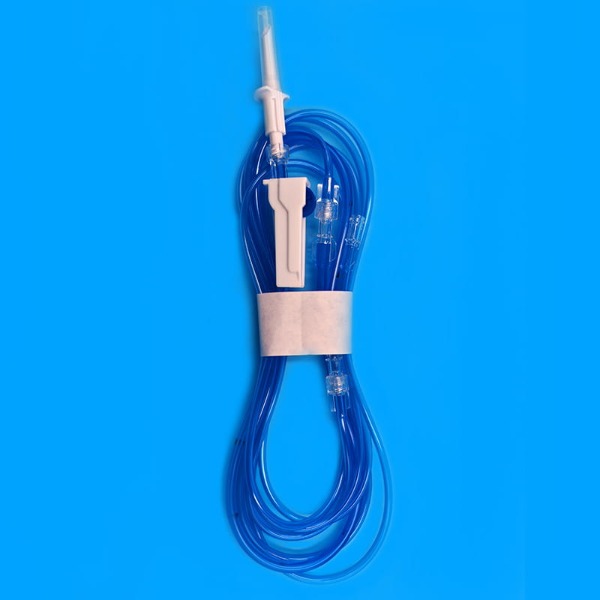

Tubo de bomba peristáltica médica Los son tubos flexibles extruidos con precisión que suministran fluidos estériles a través de un cabezal de bomba sin ningún contacto de fluido con el mecanismo de la bomba. Funcionan mediante compresión y relajación repetidas: un rotor con rodillos aprieta secuencialmente el tubo, empujando el líquido hacia adelante y evitando el reflujo. En entornos clínicos, estos tubos permiten la administración de sangre, líquidos intravenosos, dializado o nutrición enteral sin contaminación con una precisión de flujo típica de ±1% a ±2% y caudales de 0,1 ml/h a varios L/h. Su diseño de un solo uso elimina los riesgos de infección cruzada, lo que los hace esenciales para bombas de infusión, máquinas de diálisis y dispositivos de succión quirúrgica.

Principio de funcionamiento básico: cómo funciona un tubo de bomba peristáltica médica

El tubo de la bomba actúa como el único componente en contacto con el fluido. Los rodillos o zapatas del cabezal de la bomba comprimen el tubo en un punto de oclusión específico, creando un sello que se mueve a lo largo del tubo. Detrás del rodillo, el tubo recupera su forma original, generando un vacío que aspira más líquido. Esta acción de desplazamiento positivo garantiza que el volumen de fluido movido sea igual al volumen barrido del tubo por rotación del rodillo, generalmente de 0,1 a 10 ml por revolución, dependiendo del diámetro interno del tubo (p. ej., 1,6 mm de DI entrega ~0,5 ml/rev, mientras que 6,4 mm de DI entrega ~8 ml/rev). No se necesitan válvulas: el tubo en sí actúa como una vía de flujo unidireccional debido a la secuencia de rodillos.

Parámetros operativos clave:

• Fórmula de caudal: Flujo = (área de la sección transversal interna del tubo) × (longitud comprimida por rodillo) × (velocidad del rodillo). Para un tubo con un DI de 3,2 mm, cada rodillo empuja ~0,8 ml/revolución.
• Fuerza de oclusión: Las bombas médicas utilizan un espacio controlado (normalmente entre 0,1 y 0,3 mm menos que el espesor de la pared del tubo), lo que garantiza un sellado fiable sin desgaste excesivo.
• Rango de presión: Los tubos médicos estándar soportan hasta 2 a 5 bar (30 a 75 psi); Los tubos reforzados pueden soportar entre 7 y 10 bar para aplicaciones de alta presión como bypass cardíaco.

Composición del material y datos de rendimiento

Los tubos de las bombas peristálticas médicas deben ser biocompatibles (ISO 10993), resistentes a la fatiga y químicamente inertes. La siguiente tabla muestra tres materiales dominantes con sus especificaciones clave:

Los tubos de silicona se utilizan ampliamente en infusiones médicas generales debido a su vida útil flexible: soportan más de 10 millones de ciclos de compresión con menos del 5 % de deriva del flujo. Para la nutrición parenteral que contiene lípidos, se prefiere el TPE porque la silicona puede absorber lípidos y cambiar su distensibilidad mecánica después de 24 a 48 horas.

Factores críticos de rendimiento para un uso médico seguro

1. Precisión del flujo y consistencia de la oclusión

Las bombas médicas requieren una precisión del flujo de ±2 % para infusiones y ±5 % para alimentación enteral menos crítica. La tolerancia del espesor de la pared del tubo es clave: una variación de ±0,05 mm cambia la fuerza de oclusión en aproximadamente un 15 %, lo que afecta directamente la precisión volumétrica. Los tubos médicos de primera calidad se miden con láser durante la extrusión para garantizar una variación del diámetro interior < 0,03 mm.

2. Espalación y generación de partículas

La compresión repetida puede liberar micropartículas (espalación). Para aplicaciones intravenosas, el límite de partículas aceptable es < 100 partículas/ml > 10 µm (USP <788>). La silicona curada con platino produce entre un 70% y un 90% menos de partículas que la silicona curada con peróxido. En las bombas de sangre, los tubos de TPE de baja espalación reducen el riesgo de tromboembolismo.

3. Vida útil por fatiga e intervalos de reemplazo

Los protocolos clínicos a menudo reemplazan los tubos de las bombas cada 24 a 48 horas para las bombas de infusión continua, incluso si tienen una duración nominal más larga. Los datos muestran que después de 100 horas de bombeo continuo a 60 rpm, los tubos de silicona retienen entre el 92 y el 96 % de la eficiencia del flujo original, mientras que después de 200 horas la eficiencia cae al 85-90 %. La mayoría de los protocolos hospitalarios establecen un plazo de 72 horas para mantener una precisión de ±2 %.

Aplicaciones médicas clave con requisitos de tubos específicos

• Bombas de infusión (jeringa y volumétricas): Tubos de DI pequeños (0,8 a 2,4 mm), rango de flujo de 0,1 a 999 ml/h. Requiere baja histéresis y ningún efecto memoria. Silicona o TPE con Shore A 50–60.
• Máquinas de diálisis: DI más grande (4–8 mm), superficie interna compatible con la sangre, índice de hemólisis < 2% . TPE o cloruro de polivinilo (grado médico) con orificio liso para evitar daños a los glóbulos rojos.
• Aspiración e irrigación quirúrgica: Tubo de silicona reforzado con un espesor de pared de 2,0 a 2,5 mm para soportar vacíos de hasta -90 kPa sin colapsar. Caudales de hasta 3 L/min.
• Alimentación enteral: Silicona o TPE suave y resistente a las torceduras, DI 3–5 mm. Debe soportar repetidos cierres y cierres. Vida típica: 7 a 14 días de uso intermitente.

En todas las aplicaciones, los tubos esterilizados de un solo uso (EtO o gamma) son estándar, aunque hay tubos de silicona esterilizables en autoclave (5 a 10 ciclos a 134 °C) disponibles para juegos de bomba reutilizables en bombas portátiles compatibles con IRM o que funcionan con baterías.

Por qué las bombas de tubo peristálticas destacan sobre otros métodos de movimiento de fluidos médicos

En comparación con las bombas de pistón o de diafragma, los sistemas peristálticos con tubos médicos ofrecen:

• Sin contaminación cruzada: Sólo el tubo hace contacto con el fluido. La limpieza o esterilización entre pacientes se sustituye por un simple cambio de tubo.
• Bombeo suave: La tensión de corte sobre la sangre o los productos biológicos sensibles es de 2 a 3 veces menor que la de las bombas de paletas rotativas. El daño a los glóbulos rojos (hemólisis) permanece por debajo del 1,5% a velocidades de flujo de diálisis típicas.
• Capacidad de autocebado y funcionamiento en seco: Los tubos pueden funcionar en seco indefinidamente sin sufrir daños, a diferencia de las bombas centrífugas.
• Precisión independiente de la contrapresión: El flujo varía menos del 1% desde cero hasta la presión nominal debido al diseño de desplazamiento positivo.

La función del tubo es tan central que los fabricantes de bombas especifican las dimensiones exactas del tubo (grosor de pared, diámetro interior y dureza) para garantizar el cumplimiento de CE y FDA. Un aumento de 0,1 mm en el espesor de la pared puede aumentar la fuerza de oclusión en un 30 %, alterando el flujo entre un 10 % y un 15 %; por lo tanto, los tubos de bomba médica siempre se validan como parte de un sistema de tubos de bomba certificado.
